HÖRMANN RotaMatic P 1 4510970, séria 2
Zostava lineárneho pohonu a príslušenstva pre automatizáciu privátnej aj priemyselnej jednokrídlovej brány s hmotnosťou do 400 kg a šírkou prejazdu do 2,5 m. Motor HORMANN RotaMatic je vhodný pre automatizáciu krídlových brán s hmotnosťou jedného krídla do 400 kg a šírkou jedného krídla do 2,5 m. Bližšie špecifikácie, limity použitia a správne rozmery pre umiestnenie pohonov nájdete v návode a na doplňujúcich obrázkoch.
Tento pohon je vybavený integrovaným koncovým spínačom pre polohu zatvorené a polohu otvorené možno naprogramovať. Určené pre intenzívnu prevádzku. Systém detekcie prekážok zaručuje bezpečnú prevádzku vďaka enkodéru ktoré detekuje rýchlosť a pohyb pohonu a vďaka monitorovaniu odporu pri chode motora. Motor brány sa vyznačuje kvalitným spracovaním, dlhou životnosťou a nenáročným zapojením.
Riadiaca jednotka má integrovaný obojsmerný rádiový prijímač. Spoločne s obojsmerným diaľkovým ovládačom umožňujú zobraziť stav otvorenia brány na diaľkovom ovládači.

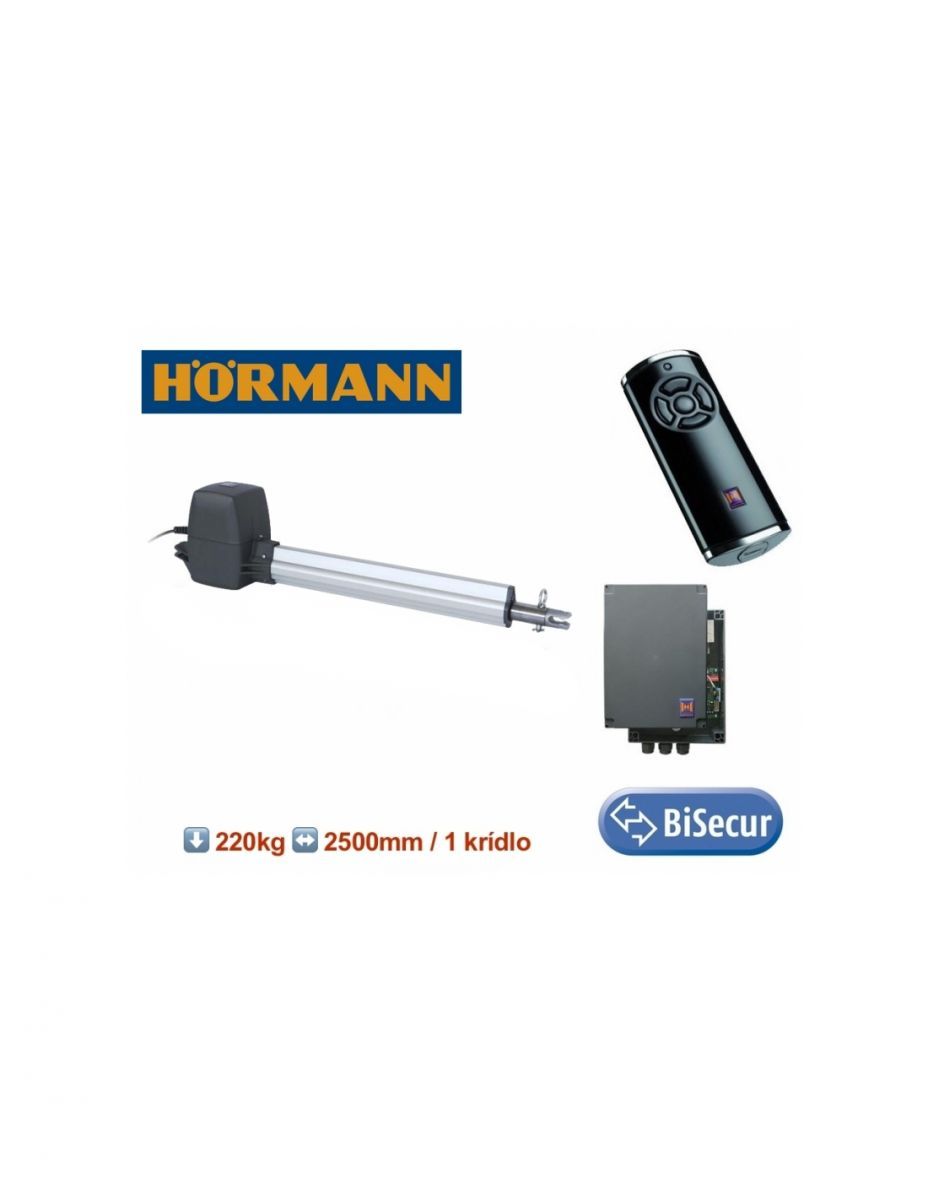

Obsah balenia:
- 1x HORMANN RotaMatic P séria 2 (4511022) - pohon
- 1x HORMANN 4512760 - riadiaca jednotka s integrovaným obojsmerným prijímačom BiSecur
- 1x HORMANN HS 5 BS (436948) - diaľkový ovládač, obojsmerný, matný čierny, BiSecur
- 2x Kotviace konzoly (určené na priskrutkovanie)
- + Doplnky pre montáž
Nastaviteľné funkcie pohonu a riadiacej jednotky:
- Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase
- Detekcia prekážok - pri náraze brány do prekážky pohon obráti chod
- Úsporný režim - pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva
- Předblikánie - upozornenie výstražným majákom pred zahájením pohybu brány
- Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
- Vstup pre záložnú batériu - umožňuje pripojiť voliteľný dobíjací akumulátor zaisťujúci funkčnosť pri výpadku prúdu
- Výstup pre elektrický zámok - ovláda elektromechanický zámok
- Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
- Nastaviteľná rýchlosť - riadiaca jednotka umožňuje nastaviť rýchlosť pohybu brány
- Programovateľný výstup - nastaviteľný výstup, výstup pre výstražný maják možno nastaviť na iný účel, prípadne možno pripojiť rozširujúci modul pre obe funkčnosti
- Signalizácia porúch - riadiaca jednotka signalizuje poruchy na displeji
- Plynulý dojazd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazmi
- LCD display - riadiaca jednotka má integrovaný LCD display pre nastavenie pohonu a kontrolu porúch
Technické informácie:
- Napájanie
- Napájacie napätie: 230 V AC
- Napájanie motora: 24 V DC
- Parametre brány
- Hmotnosť brány: max. 400 kg
- Hmotnosť krídla: max. 400 k
- Šírka krídla: max. 2,5 m
- Rozmery
- Šírka: 720 mm
- Výška: 182 mm
- Hĺbka: 115 mm
- Vlastnosti
- Krytie: IP44
- Prevádzková teplota: -20 až 60 °C
- Sila: max. 2700 N
