SET R21/354
Sada podzemných 230V pohonov do 3,5m, 2 m kábel, ŽZ.
POPIS
Sada podzemných 230V AC pohonov, bežná prevádzka, s voliteľným enkóderom, nevratný, ideálny pre krídlové brány s krídlom do 3,5 m. Štandardná verzia s 2 m káblom. Kompletné oceľové boxy so žiarovo pozinkovaným povrchom, odblokovací mechanizmus so štandardnou pákou a riadiaca jednotka H70/200AC/BOX.
ĎALŠIE INFORMÁCIE
Maximálna šírka krídla |
3,5m |
---|---|
Napájanie v sieti |
230 V – 50 Hz |
Napájanie motora |
230 V |
Výkon |
200 W |
Krútiaci moment |
300N m |
Intenzita použitia |
30% |
Prevádzková teplota |
(-20°C) – (+50°C) |
Stupeň ochrany |
IP 67 |
Typ prevodu |
Nevratný |
Maximálna rýchlosť |
1,2 Rpm |
Čas otvárania |
19s |
Teplotná ochrana motora |
150° |
Koncový spínač |
Mechanické dorazy |
Enkóder |
Voliteľný ako doplnok |
Uhol maximálneho otvorenia |
105° (voliteľne 125° – 360°) |
Dĺžka napájacého kábla |
2m |
Typ ložiska na hriadeli |
Štandardné |

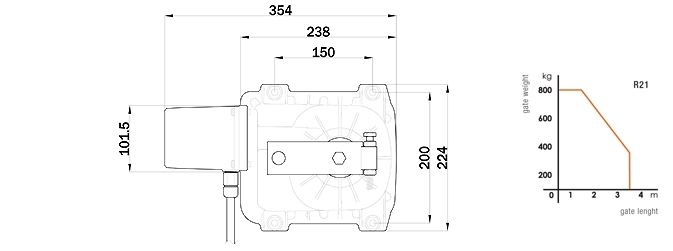

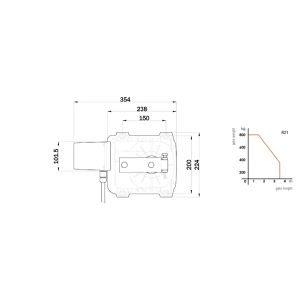

Rozmery produktu (D x H x V) |
345 x 224 x 144 mm |
Produktová hmotnosť balenia |
69,5 kg |

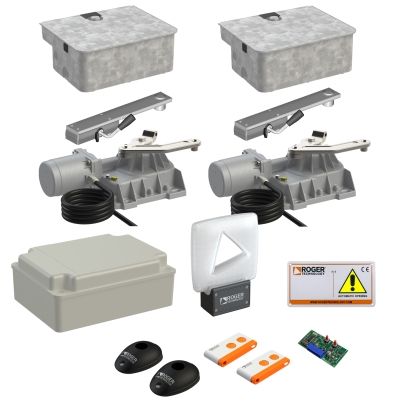

OBSAH SADY
2 x R21/351 – Podzemný 230V AC pohon, bežná prevádzka, s voliteľným enkóderom, nevratný, ideálny pre krídlové brány s krídlom do 3,5 m. Štandardná verzia s 2 m káblom a s mechanickými dorazmi pri otvorení aj pri zatvorení.

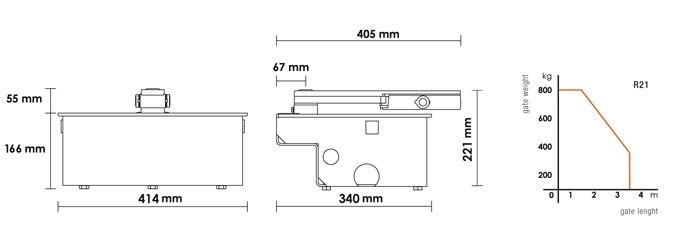

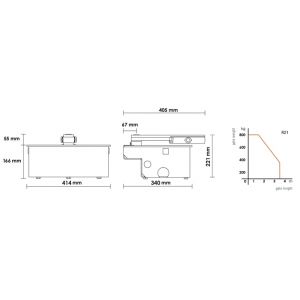

2 x FU101 – Žiarovo pozinkovaný oceľový box a vrchný kryt.
2 x RL650 – Odblokovací mechanizmus so štandardnou pákou.
1 x H70/200AC/BOX – Riadiaca jednotka pre 2 pohony 230V AC so spomalením a s plastovým boxom.
1 x H93/RX22A/I – Zásuvný prijímač 2-kanálový, frekvencia 433,92 Mhz (max. 500 kódov) pre riadiace jednotky série H70, B70, EDGE a CTRL.
2 x T80/TX2 – Diaľkový ovládač s dvojitým kódom (možnosť výberu pevného alebo plávajúceho kódu), frekvencia 433,92 Mhz. 2-kanálový, s rádiom pre kopírovanie.
1 x R90/F2ES – Pár externých fotobuniek, napájanie 24V – AC/DC (max. 2 páry).
1 x FIFTHY/230 – LED maják, napájanie 230V, s integrovanou anténou.
1 x R99/C/001 – Štítok „Automatické otváranie“.
